Jak dobrać ssawki i kompensatory do detalu o zmiennej geometrii i powierzchni

Automatyzacja procesów produkcyjnych napotyka szczególne trudności, gdy detal wykazuje zmienną geometrię lub nietypową strukturę powierzchni. Element poddawany manipulacji wymaga pewnego chwytu mimo różnic wysokości, krzywizny czy dużej chropowatości. Taka charakterystyka fizyczna uniemożliwia skuteczne działanie standardowego układu podciśnieniowego. Narzędzie końcowe robota musi bardzo szybko zapewnić równomierny kontakt z wieloma punktami materiału. Utrzymanie stabilności podczas cyklu wymaga zastosowania odpowiednio dobranych elementów chwytnych. Dedykowane rozwiązania pneumatyczne na bieżąco dopasowują się do rzeczywistych warunków przestrzennych przenoszonego obiektu.

Wybór kształtu ssawki do geometrii detalu

Fizyczne cechy przenoszonego obiektu bezpośrednio determinują dobór końcówek roboczych. Ssawki płaskie sprawdzają się przy gładkich i sztywnych powierzchniach, gdzie kluczowa jest duża strefa styku i wysoka siła trzymania. Płaski profil minimalizuje wewnętrzną objętość układu, co znacznie przyspiesza czas ewakuacji powietrza z przestrzeni roboczej. Zupełnie inaczej zachowują się elementy przeznaczone do materiałów nieregularnych. Konstruktorzy stosują w takich miejscach zróżnicowane ssawki próżniowe o budowie mieszkowej. Elastyczne miechy dostosowują się do zakrzywionych kształtów, skutecznie obejmując nietypowe kontury materiału. Rozwiązanie to pozwala zniwelować drobne różnice poziomów na powierzchni chwytanego przedmiotu.

Kształt detalu często wymusza użycie węższych komponentów uszczelniających. Ssawki owalne wybierane są przy mocno wydłużonych elementach, gdzie dostępna przestrzeń pozostaje skrajnie ograniczona. Zapobiegają one niepożądanemu obrotowi obiektu w trakcie szybkiego przemieszczania przez ramię maszyny. Dla bardzo delikatnych lub chropowatych struktur dobiera się natomiast ssawki miękkie. Ich cienka i elastyczna warga uszczelniająca doskonale przylega do porowatych struktur bez ryzyka uszkodzenia samego materiału.

Parametry wymiarowe i ilościowe decydują o całkowitych możliwościach całego chwytaka. Średnica oraz liczba punktów styku bezpośrednio wpływają na rozkład obciążenia. Teoretyczną siłę chwytu określa wzór fizyczny, w którym poziom podciśnienia mnoży się przez powierzchnię ssącą (F = Δp × A). Zastosowanie jednej dużej przyssawki generuje ogromną siłę, ale drastycznie obniża tolerancję na błędy pozycjonowania robota. Znacznie bezpieczniejszym podejściem przy zmiennej geometrii jest zwielokrotnienie punktów podparcia. Zastosowanie większej liczby mniejszych ssawek poprawia ogólną szczelność układu. Równomierny rozkład sił ułatwia manipulację niestabilnymi elementami i chroni je przed deformacją w trakcie transportu.

Rola kompensatorów i stabilność konstrukcji

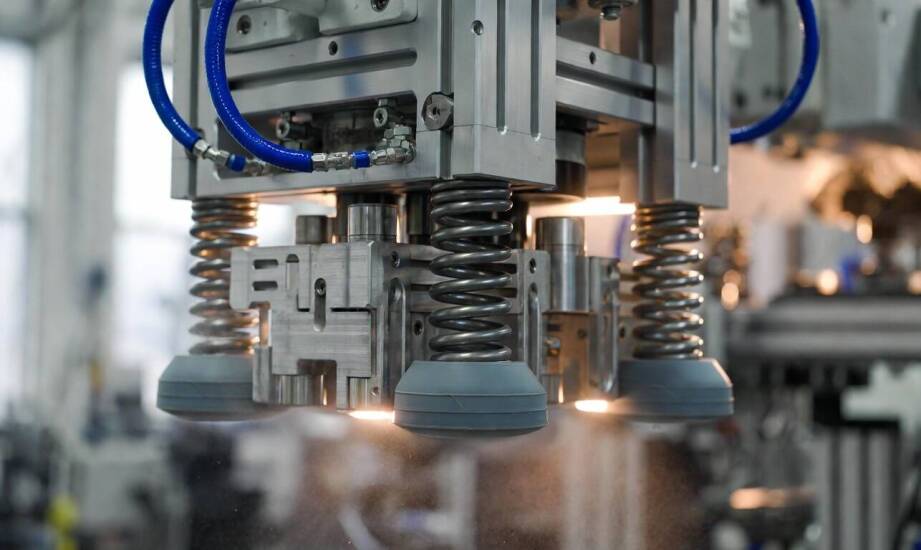

Zmienna wysokość w obrębie jednego chwytanego elementu stanowi ogromne wyzwanie dla narzędzia końcowego. Kompensator wysokości jest niezbędny przy dużych różnicach poziomów detalu. Standardowy mieszek gumowy nie potrafi zniwelować odchyłek rzędu kilkunastu lub kilkudziesięciu milimetrów. Zewnętrzny mechanizm sprężynowy przejmuje to zadanie i precyzyjnie koryguje pozycję przyssawki podczas szybkiego zjazdu osi robota. Konstrukcja ta amortyzuje uderzenie i utrzymuje nieprzerwany kontakt uszczelki z podłożem. Ciągły docisk zapobiega nagłej utracie podciśnienia przy nieregularnych układach wlewowych.

Projektowanie kompletnych efektorów końcowych wymaga spojrzenia na całą zintegrowaną strukturę. Firma Raftor, dostarczająca rozwiązania z zakresu automatyki przemysłowej, projektuje chwytaki i dobiera części EOAT bezpośrednio do indywidualnych form 3D klientów. Solidną bazę dla skomplikowanych układów podciśnieniowych stanowią profile aluminiowe konstrukcyjne. Gwarantują one doskonałą sztywność przy minimalnej masie, co skutecznie odciąża napędy urządzenia. Trwałe mocowania oraz odpowiednio poprowadzone przewody pneumatyczne redukują wibracje przenoszone z układu mechanicznego. Stabilna rama niweluje ryzyko mikroprzesunięć, które mogłyby trwale zerwać próżnię.

Nawet najlepsza instalacja chwytna ulega degradacji pod wpływem czynników środowiskowych. Zabrudzenia powierzchni i zużycie elastomeru radykalnie osłabiają szczelność układu. Ślady oleju maszynowego, kurz czy opiłki z procesu obróbki uniemożliwiają poprawne przyssanie krawędzi. Eksploatowana guma z czasem traci swoją pierwotną elastyczność i twardnieje. Nierównomierny docisk wyeksploatowanych ssawek prowadzi do błędów pozycjonowania odkładanego przedmiotu. Wymusza to regularną diagnostykę stanu uszczelnień oraz cykliczną wymianę części zużywających się, co zapewnia pełną powtarzalność linii produkcyjnej.

Precyzyjny dobór jako fundament procesu

Ostateczny sukces aplikacji zrobotyzowanej zależy od dokładnej analizy fizycznych warunków pracy. Trafny dobór elementów ssących i kompensujących nie opiera się wyłącznie na wygenerowaniu maksymalnego podciśnienia przez eżektor. Prawidłowe rozwiązanie wynika wprost z geometrii detalu oraz wymagań całego procesu wytwórczego. Identyfikacja wszystkich krzywizn, zmian wysokości czy chropowatości materiału pozwala stworzyć narzędzie całkowicie odporne na typowe błędy manipulacji. Przemyślana integracja elastycznych punktów styku ze sprężystymi elementami korygującymi eliminuje ryzyko upuszczenia ładunku. Kompletny i rzetelnie zestrojony efektor warunkuje bezpieczną, szybką i w pełni powtarzalną obsługę skomplikowanych części przemysłowych.
